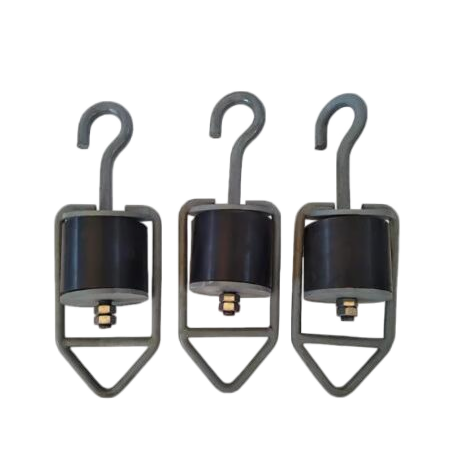

吊掛彈簧（吊簧 / 懸掛彈簧） 是振動設備（吊掛式直線篩、振動給料機、料斗）專*的懸掛支撐 + 減振元件，替代座式彈簧，把篩體 / 設備吊在支架 / 橫梁上，既承重、又隔振、還設備正常振動，不把振動傳到機架 / 廠房。

重要結構（標準款）

· 主體：圓柱螺旋壓縮鋼簧（60Si2Mn 彈簧鋼，*常用）

· 配件：上下吊環 / 吊鉤、防擺拉桿 / 防擺錘、鎖緊螺母、緩沖橡膠墊、鋼絲繩（可選）

· 類型：純鋼吊簧、橡膠吊簧、復合吊簧（鋼 + 橡膠）

關鍵參數（必須算對）

1. 單簧載荷：設備總重（自重 + 滿料）÷ 吊簧數量，預留 1.2~1.5 倍安全系數

2. 剛度 / 預壓量：工作預壓量 = 自由高度的15%~25%（保證振幅穩定、不脫鉤、不頂死）

3. 頻率匹配：吊簧固有頻率要低于設備工作頻率（1.414 倍以下），避免共振

4. 規格（常用）：

o 鋼絲直徑：φ8~φ20mm

o 外徑：φ80~φ180mm

o 自由高度：150~350mm

o 常見型號：D80×180、D100×200、D120×250、D140×300

安裝規范（必看，防斷簧 / 脫鉤）

1. 數量與對稱：4/6/8 點均勻吊掛，對稱布置、受力均衡，同組吊簧剛度偏差≤5%（同批次、同型號）

2. 位置：垂直吊掛，盡量與設備重心重合；加防擺拉桿 / 防擺錘，防止篩體橫向擺動、吊簧扭曲

3. 預壓調整：安裝后調螺母，讓每根吊簧預壓量一致，保證篩體水平

4. 固定：上下吊鉤 / 吊環用高強度螺栓 + 防松螺母，橫梁 / 支架加加強板，避免撕裂

常見故障與維護

· 斷簧：載荷過大、剛度不匹配、偏載、材質差 → 換 60Si2MnA、校核載荷、整組更換

· 脫鉤 / 松動：防松不到位、預壓不足 → 雙螺母 + 彈簧墊、調預壓

· 擺動大：防擺缺失、吊簧不等高 → 加防擺、調水平

· 維護：定期檢查預壓、緊固、防銹（涂油 / 鍍鋅）

六、適用設備

· 吊掛式直線振動篩、振動給料機、振動輸送機

· 料斗 / 料倉懸掛、振動平臺、輕型篩分設備
